अर्थिंग सिस्टम लगाने का उद्देश्य क्या है? क्यों बिजली में अर्थिंग महत्वपूर्ण है?

अर्थिंग सिस्टम लगाने का उद्देश्य क्या है? क्यों बिजली में अर्थिंग महत्वपूर्ण है?- What is the purpose of installing earthing? Is earthing important in electricity?

लगभग हर विद्युत अधिष्ठापन में, अर्थिंग सिस्टम का उपयोग किया जाता है। अर्थिंग सिस्टम, जिसे ग्राउंडिंग सिस्टम के रूप में भी जाना जाता है। यह एक सर्किट है जो इलेक्ट्रिकल सिस्टम के कुछ हिस्सों को जमीन से जोड़ता है। इस प्रकार अर्थिंग सिस्टम पृथ्वी की संवाहक सतह के संबंध में कंडक्टरों को नियंत्रित करता है। इसलिए, शब्द, ‘अर्थिंग’ भी काफी उपयुक्त और सांकेतिक है।

अर्थिंग सिस्टम क्यों आवश्यक है? – Why earthing is important?

निम्नलिखित कारणों से अर्थिंग विद्युत प्रणालियों का एक महत्वपूर्ण घटक है:

• यह बिजली के झटकों को रोककर लोगों को सुरक्षित रखता है।
• बिजली के उपकरणों और उपकरणों को सर्किट के माध्यम से चलने से अत्यधिक वर्तमान को रोककर क्षति को रोकता है।
• यह आग के जोखिम को रोकता है जो अन्यथा वर्तमान रिसाव के कारण हो सकता है।

अर्थिंग लगाने के क्या-क्या फायदे होते है – What are the benefits of installing earthing?

तकनीकी दृष्टिकोण से, अर्थिंग के कुछ उत्कृष्ट फायदे हैं, जिसके परिणामस्वरूप यह विद्युत उद्योग में एक मुख्य धारा का अभ्यास बन गया है।

• विद्युत प्रणाली सामान्य पृथ्वी द्रव्यमान की क्षमता से संबंधित है और एक अलग क्षमता तक नहीं पहुंच सकती है। पृथ्वी की क्षमता शून्य वोल्ट है और इसे विद्युत आपूर्ति के तटस्थ के रूप में जाना जाता है। इससे संतुलन बनाए रखने में मदद मिलती है।
• एक अन्य लाभ यह है कि चालकता के बारे में चिंता किए बिना धातु का उपयोग विद्युत प्रतिष्ठानों में किया जा सकता है। यद्यपि धातु बिजली का एक अच्छा संवाहक है, लेकिन उचित अर्थिंग यह सुनिश्चित करता है कि धातु के पुर्जों का उपयोग वर्तमान हस्तांतरण के लिए नहीं किया जाना चाहिए। यह इस दोषपूर्ण वर्तमान के लिए एक अलग रास्ता प्रदान करके किया जाता है, जिससे इसकी तत्काल पहचान और ठहराव सक्षम हो जाता है।
• वोल्टेज में वृद्धि के मामलों में, उच्च वोल्टेज बिजली के सर्किट से गुजर सकते हैं। इस तरह के अधिभार से उपकरणों को नुकसान हो सकता है और मानव जीवन को खतरा हो सकता है। जब बिजली के प्रतिष्ठानों के साथ अर्थिंग स्थापित किया जाता है, तो वर्तमान को एक अलग पथ के माध्यम से रूट किया जाता है और विद्युत प्रणाली को प्रभावित नहीं करता है।
• एक विद्युत सर्किट को एक साथ कनेक्ट करना पड़ता है जिस तरह की प्रतिक्रियाओं के साथ प्रत्येक ट्रांसफार्मर किसी भी अन्य ट्रांसफार्मर की ओर से किसी भी कार्रवाई के जवाब में हो सकता है। पृथ्वी एक कभी-कभी प्रवाहकीय सतह है और विभिन्न विद्युत स्रोतों के बीच इन संबंधों को कॉन्फ़िगर करने में मदद करता है और उन्हें संभालना आसान बनाता है।

अर्थिंग सिस्टम के प्रकार – Types of Earthing

प्लेट अर्थिंग- Plate Earthing

प्लेट अर्थिंग के लिए एक तांबे या लोहे की जस्ती  की आवश्यकता होती है जिसे पृथ्वी के एक गड्ढे में पृथ्वी पर लंबवत दफन किया जाता है, जमीन में 10 फीट से अधिक खोदा जाता है। इन गड्ढों को वैकल्पिक परतों में लकड़ी का कोयला और नमक से भरा जाता है।

पाइप अर्थिंग – Pipe In Pipe Earthing

पाइप अर्थिंग के लिए, जस्ती-स्टील का एक पाइप प्लेट के बजाय मिट्टी में रखा जाता है। पाइप वाली अर्थिंग को तारों से जोड़ने के लिए ड्रिल करके छेद किया जाता है। पाइप की लंबाई और व्यास मिट्टी के प्रकार और विद्युत स्थापना के प्रकार पर निर्भर करता है। इस पद्धति में भी, ज़मीन के गड्ढों को प्रतिक्रियाशीलता को प्रेरित करने के लिए लकड़ी का कोयला और नमक की वैकल्पिक परतों से भर दिया जाता है। पाइप अर्थिंग, अर्थिंग सिस्टम का सबसे सामान्य प्रकार है।

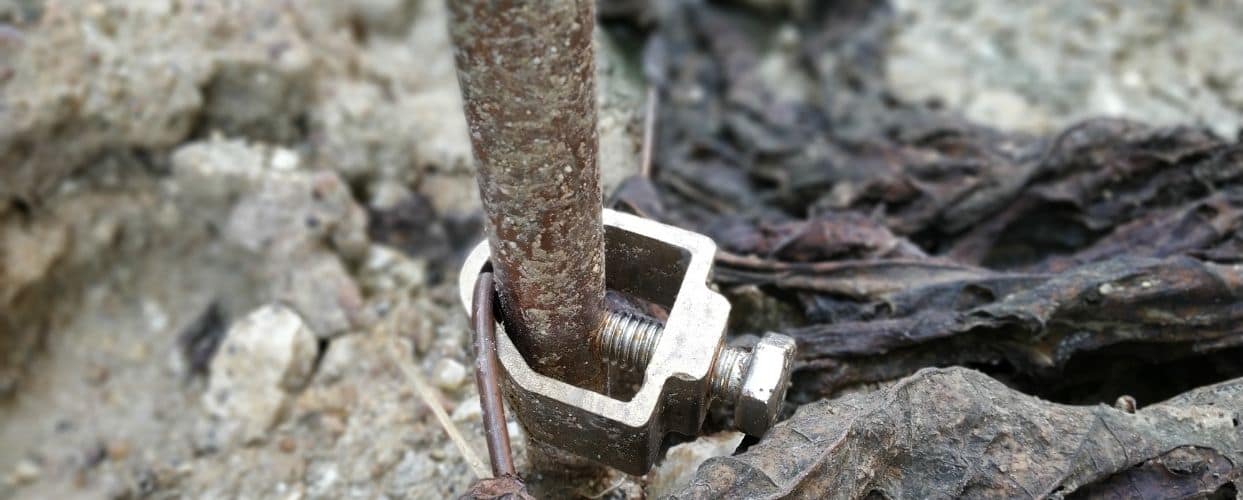

रॉड अर्थिंग – Rod Earthing

पाइप अर्थिंग के समान, रॉड ईयरथिंग के लिए कॉपर या जस्ती-लोहे से बने रॉड को दफनाने की आवश्यकता होती है। इलेक्ट्रोड मिट्टी में एम्बेडेड होते हैं और इस प्रकार आवश्यकतानुसार पृथ्वी के प्रतिरोध को कम करते हैं।

तार अर्थिंग सिस्टम – Wire type Earthing

वायर अर्थिंग के लिए, कई क्षैतिज खाइयों को खोदा जाता है। इन खाइयों के अंदर स्ट्रिप इलेक्ट्रोड दफन हैं। ये इलेक्ट्रोड तांबे, या जस्ती-लोहा या स्टील से बने होते हैं। कभी-कभी, जमीन में गोल कंडक्टर भी उपयोग किए जाते हैं।

वाटरमैन विधि – waterman Earthing

वाटरमैन विधि वॉटरमैन या जस्ती जीआई पाइप के उपयोग किया जाता है। इन पाइपों को पृथ्वी में दफन किया जाता है और विद्युत कनेक्शन के प्रतिरोध को कम करने के लिए अर्थिंग क्लैंप का उपयोग किया जाता है।

अर्थिंग के लिए इन सब विधि का भी उपयोग किया जाता है, यह सुनिश्चित करना महत्वपूर्ण है कि डिवाइस का आकार, इसकी दफनता की गहराई, और विद्युत प्रतिष्ठानों से इसका संबंध बहुत सावधानी से और इसके बाद गहराई से गणना के क्रम में किया जाए।

अर्थिंग इंस्टॉलेशन को प्रभावित करने वाले कारक – What factors affect earthing installations?

ऐसे कई कारक हो सकते है जो अर्थिंग इंस्टालेशन में अहम् भूमिका निभा सकते हैं। इन कारकों को अर्थिंग के प्रकार, आवश्यक सर्किट के डिमांड पर, और इसी तरह के किसी भी प्रकार की गणना के लिए ध्यान में रखना होगा।

अर्थिंग की प्रभावशीलता निर्धारित करने के लिए मिट्टी भी महत्वपूर्ण है। पृथ्वी का प्रतिरोध क्षमता, मिट्टी में नमी का स्तर, मिट्टी में लवण आदि, अर्थिंग के बनावट, यह निर्धारित करने में महत्वपूर्ण भूमिका निभाता है। मिट्टी की संरचना भी एक अन्य कारक है जिसे ध्यान में रखा जाना चाहिए। उदाहरण के लिए, चट्टानी मिट्टी को गीली मिट्टी से बहुत अलग तरह से व्यवहार करना पड़ता है।

मिट्टी के अलावा, पृथ्वी गड्ढे का स्थान यह निर्धारित करने के लिए महत्वपूर्ण है कि स्थापना कैसे की जानी चाहिए। यदि रॉक बेड के रूप में भूमिगत अवरोध हैं, तो वे प्रतिष्ठानों को प्रभावित करेंगे।
